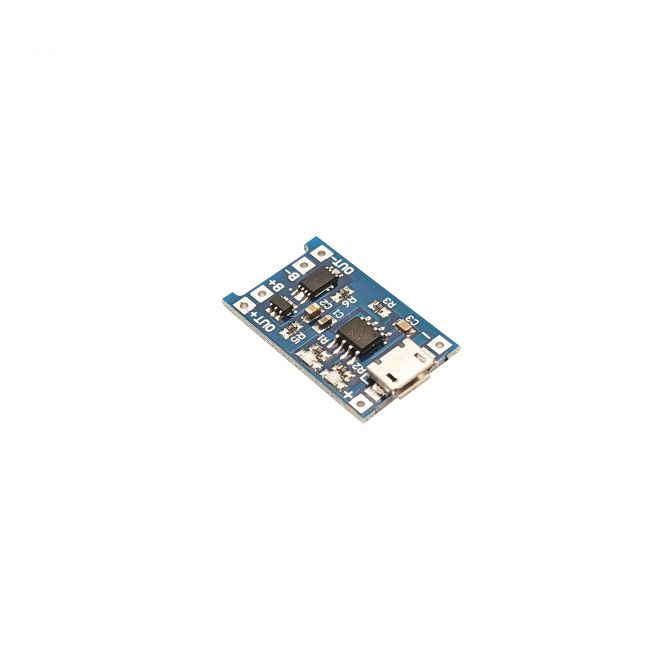

Lademodul LiPo Akkus (TP4056) Micro-USB

Lademodul für LiPo Akkus TP4056

Das Modul lädt einzellige 3,7V Lithium-Ionen- und Lithium-Polymer-Akkus über Micro-USB. Der TP4056 lädt mit Konstantstrom und Konstantspannung bis 4,2V und beendet den Ladevorgang selbst. Zusätzlich sitzt auf der Platine eine Schutzschaltung (DW01 mit MOSFET 8205A), die den Akku vor Überladung, Tiefentladung und Kurzschluss schützt. Die Verbraucher schließt du dafür an OUT+ und OUT- an, nicht direkt am Akku.

Features

• Micro-USB-Anschluss zum Laden
• Schutz gegen Überladung, Tiefentladung und Kurzschluss
• Für einzellige 3,7V Lithium-Ionen- und Lithium-Polymer-Akkus
• Zwei Status-LEDs für Laden und Akku voll
• Lötpads für Akku (B+/B-), Verbraucher (OUT+/OUT-) und Eingang (+/-)

Lieferumfang

• 1 x TP4056 Lademodul

Technische Details

• Lade-IC: TP4056 (SOP-8)
• Schutz-IC: DW01 mit Dual-MOSFET 8205A
• Akku-Typ: Li-Ion / LiPo, 1 Zelle (3,7V)
• Eingangsspannung: 4,0 bis 8,0 V, typisch 5 V (Micro-USB)
• Ladeschlussspannung: 4,2 V (±1,5 %)
• Ladestrom: bis 1 A (über Widerstand R3 einstellbar)
• Abmessungen: 29 x 16 x 1mm
• Betriebstemperatur: -40 bis +85 °C

Hinweis

Der Ladestrom ist ab Werk auf 1 A eingestellt. Für kleine Akkus unter 1.000mAh solltest du ihn über den Widerstand R3 reduzieren, die Werte stehen im Datenblatt des TP4056.
