Retro Pixel 2.1 IPS (Schwarz laminiert) für Game Boy Color

Game Boy Color Retro Pixel 2.0 IPS Upgrade Kit von FunnyPlaying

Das Retro Pixel 2.0 IPS Kit von FunnyPlaying holt deinen GBC mit vergrößertem Display, satten Farben und hohem Kontrast in die Gegenwart. Durch das IPS LCD ist das Bild enorm blickwinkelstabil, was der Retro Konsole einen modernen Look verleiht. Die Glasscheibe wird industriell angebracht und ermöglicht somit eine leichte, schnelle und staubfreie Installation.

Features

• Kontrastreiches Bild mit satten Farben durch moderne IPS LCD Technik
• 25% größer als das original Display
• Optionaler Retropixel Effekt (Scanlines)
• Helligkeitsregelung über Touch Sensor
• Beleuchtetes, konfigurierbares Trademark Artwork
• Geringer Stromverbrauch (0,29W bis 0,68W)

Lieferumfang

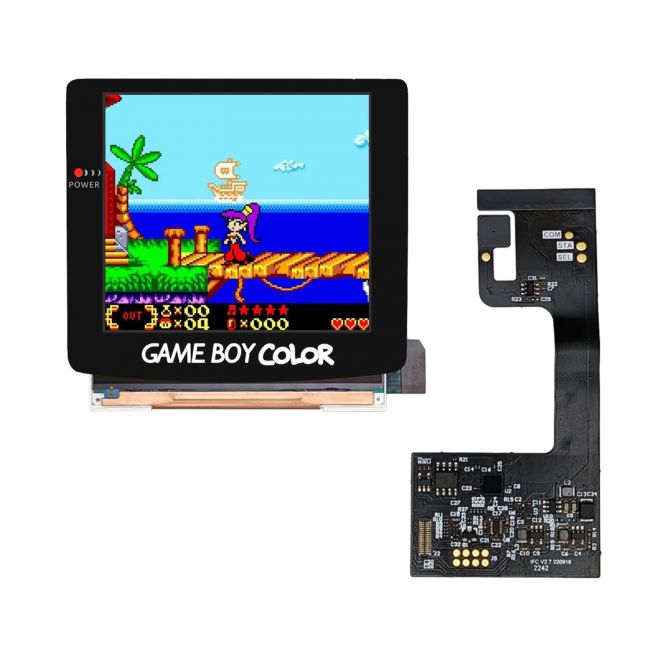

• Großes IPS LCD (Glasscheibe bereits vorinstalliert)
• Flachbandkabel mit PCB
• Klebeband
• 3 x Silikonlitzen
• Isolierfolie

Tipps

• Die neue Version 2.1 kommt mit On-Screen-Menü (OSD), allerdings werden vom Hersteller selbst 2.1 Versionen OHNE OSD ausgeliefert. Leider kann daher kein Kit mit OSD garantiert werden, bis FunnyPlaying einheitlich OSD Versionen ausliefert.
• Das IPS Kit kann grundsätzlich ohne zu Löten installiert werden, allerdings ist es dann nicht möglich, die Beleuchtungsgfarbe des Logos zu ändern
• Das Kit sieht vor, ein Kabel am Power Schalter zu löten. Diese Lötverbindung ist optional, aber nötig um die volle Helligkeit erreichen zu können
• Passende IPS-Ready Gehäuse von FunnyPlaying können ohne Modifikationen verwendet werden - diese Gehäuse werden ausdrücklich empfohlen
• Zur Installation in Original Gehäuse und non-IPS Gehäuse sind umfangreiche Modifikationen nötig, manche Shells können gänzlich inkompatibel sein
• Wenn das beleuchtete Artwork nicht korrekt angezeigt wird, einfach START + SELECT für 5 Sekunden gedrückthalten. Gegebenenfalls wiederholen, bis das Artwork wieder korrekt dargestellt wird.

Steuerung über Touch Buttons

• Halte die Tasten START & SELECT einige Sekunden lang gleichzeitig gedrückt -> das Wort GAME leuchtet auf (Modus 1). Hier kannst du mit START und SELECT das Bild nach oben / unten schieben
• Tippe auf den Berührungssensor, um Modus 2 zu aktivieren -> das Wort BOY leuchtet auf. Mit START und SELECT verschiebst du das Bild nach links / rechts
• Tippe erneut auf den Berührungssensor, um Modus 3 zu aktivieren, es leuchtet nun COLOR auf. Verwende START und SELECT, um durch die verschiedenen Farben zu schalten
• Halte START & SELECT erneut einige Sekunden lang gedrückt, um den Vorgang zu bestätigen und zu beenden
• Um zwischen den verschiedenen RetroPixel Modi zu wechseln, tippe auf den Touch Sensor und halte ihn ein paar Sekunden lang gedrückt

Steuerung über OSD Menü

• Halte die Tasten START & SELECT einige Sekunden lang gleichzeitig gedrückt, um das OSD Menü zu aktivieren
• Im Menü werden mittels langem Druck auf den Touchsensor die Funktionen durchgeschaltet, mittels kurzem Tippen wird die aktuelle Option durchgeschaltet
• Erneutes Halten von START & SELECT beendet das OSD Menü

Die verfügbaren Optionen sind:

• BRT - Helligkeit
• DSP - Display Modi
• FRM - Frame Blending (Transparenz)
• LGC / R / G / B - Farbe des Logos
• XST - Bildposition horizontal
• YST - Bildposition vertikal

Pixel Effekte

Das Kit bietet 5 verschiedene Display-Effekte

1. Full Pixel Modus (höchste Helligkeit, starke Farben)
2. Klassische GBC Darstellung (imitiert das Original LCD des Game Boy Color)
3. Klassische RGB Darstellung (wie Modus 2 mit geringerem Pixelabstand, etwas dunklere Darstellung)
4. RGB Anzeige (kommt dem Original LCD am nächsten, die Helligkeit ist eher gering)
5. Scan Lines (imitiert den Anzeigeeffekt des Game Boy Classic DMG-01))

Passend dazu

• Passende Gehäuse von FunnyPlaying
• GBC Buttons
• GBC Pads

Anleitungen

• OEM Shell trimmen (nur für Erfahrene)
• Installation
• Wie teste ich das LCD?
